TG环氧树脂灌封胶
产品特点
本品为混凝土结构性微细裂缝灌浆处理专用树脂胶，采用低粘度环氧树脂、高聚物乳液等配以各种添加剂、活性助剂改性精制而成。该胶不含挥发性溶剂，具有树脂本体收缩小、强度高、韧性好、适应力强等特点。固化后收缩率低（1.3%-1.5%）
产品用途
适用于灌补>0.5mm的结构性微细裂缝，亦可对砂浆、混凝土、砖板空鼓缝隙等各种状况进行灌浆加固处理。

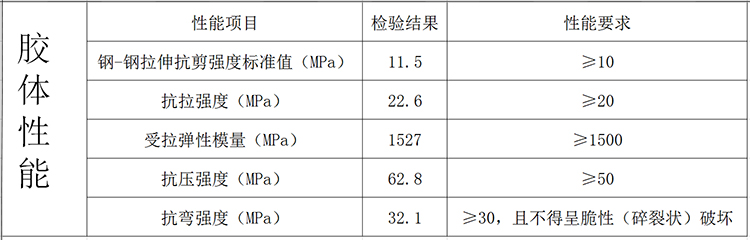

技术性能
使用说明
TG灌浆树脂为双组份胶液，使用时按配合比均匀后即可开始注入，一次性配合量以不超过500g为宜，随配随用，初固24小时，完全固化72小时，如果一次性配胶量过多，初凝时间会相应缩短。
使用说明
1、调查裂缝现状：宽度、长度，是否贯通，是否漏水，开裂时间，使用材料，环境条件等。分析开裂原因，制定修复方案。
2、清理裂缝表面灰尘，确保干燥牢固。按15-20㎝间距标出注入口，尽量位于裂缝较宽、开口较通畅位。
3、采用封缝胶在预先标出的注入口上粘贴底坐，并沿裂缝表面涂刮封缝胶，宽度5㎝，确保封严。
4、按比例配制TG-401灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底坐上，松开弹簧进行注胶，直至注满全部裂缝，树脂初固24小时，完全固化72小时。
5、注胶完毕，拆除灌浆器，基层复原注胶完毕应立即拆下灌浆器，用酒精浸泡漓洗。待树脂固化后可敲掉底坐及堵头，必要时可用砂轮机对表面封缝胶进行打磨，恢复基层原状。
6、本产品适用于5度以上环境，温度低于5度时必须采取升温措施。
7、混凝土表面有明水时应擦去并使用热风机吹干后再使用本产品。
8、使用时应通风换气，配带防护眼镜、手套、穿紧口工服，用后应及时洗手。
包装储运：
1、包装规格：甲组份4公斤+1公斤/组。
2、本品在运输、装卸时应轻放，防雨、防晒、不得倒置。该胶在常温下储存一年，各性能均无明显变化。
TG-400快干封缝胶
本品具有硬度高，抛光性佳，粘结力强，固化速度快等特点，易于与混凝土、石材、钢板等基材粘结。
产品用途：用于封闭各种混凝土裂缝、钢板及各种砖板与模板的接缝，在混凝土结构裂缝灌浆修补施工中，用于封闭裂缝和粘结底座。
注意事项：粘结物表面要清洁、干燥、无疏松、油污等现象。根据实际需要可适量增加或减少固化剂用量，以控制固化速度。
包装规格：5公斤/组
自动压力灌浆器参数：
适宜灌补0.05mm以上的裂缝。
机具长度为26cm。
重量为110g。
灌浆器内弹簧压力为6kg。
注入起始压力为60Kpa。
软管可装树脂量为50g。
有效注入量为40g，一次注入不足时可继续补充。
该机具不需使用空压机、手压泵等配套设备，勿需用电，操作简便、施工快捷，可 在水平、垂
直等任何方向安设使用，在一些特殊作业面（无电源、有障碍、高空、野外等）有突出的侉性。注浆时根据裂缝长度可数个或数十个使用，不断注入树脂，并可用肉眼直接观察和确认注入情况，质量易于保证。
确定树脂注入量：
可根据裂缝的宽、深、长度计算。W=A*B*C*D式中，W－理论注入树脂量（g）；
A－裂缝长度（cm）
B－裂缝宽度（cm）
C－裂缝深度（cm）
D－树脂比重
根据经验，实际用量为理论值的1.3倍以上，某些捣震不密实的混凝土或砖墙注入量可达理论值的数倍。
